欣聯達控制器接口信息

2017-11-10

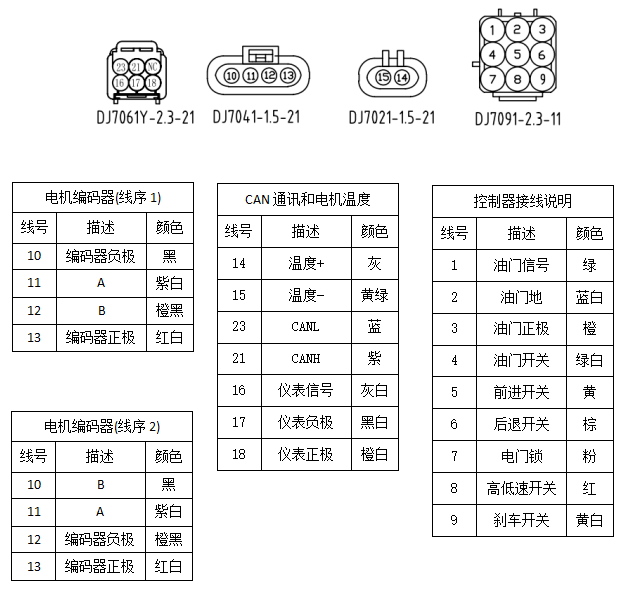

欣聯達控制器分四種接口

1. ?XY20(通用帶CAN)

1510279013(1)

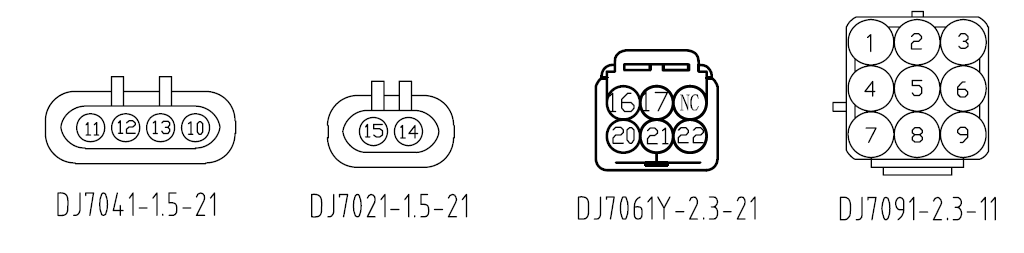

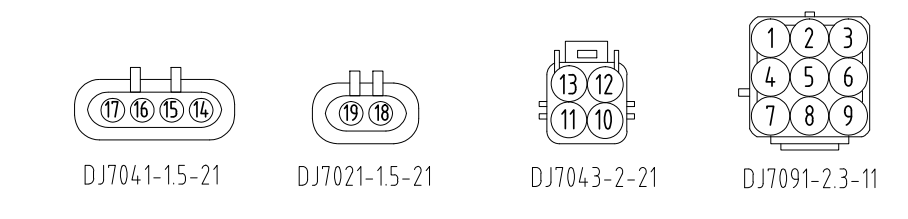

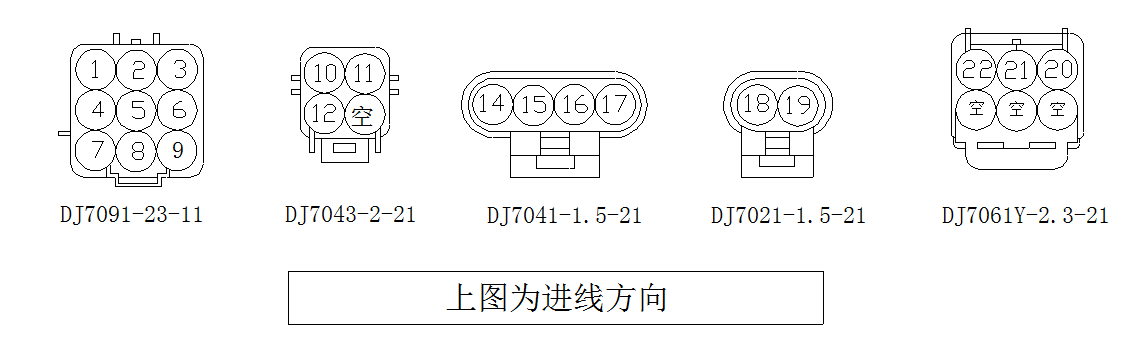

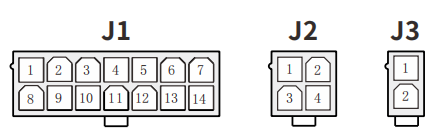

? 上圖為(電機控制器進線方向)

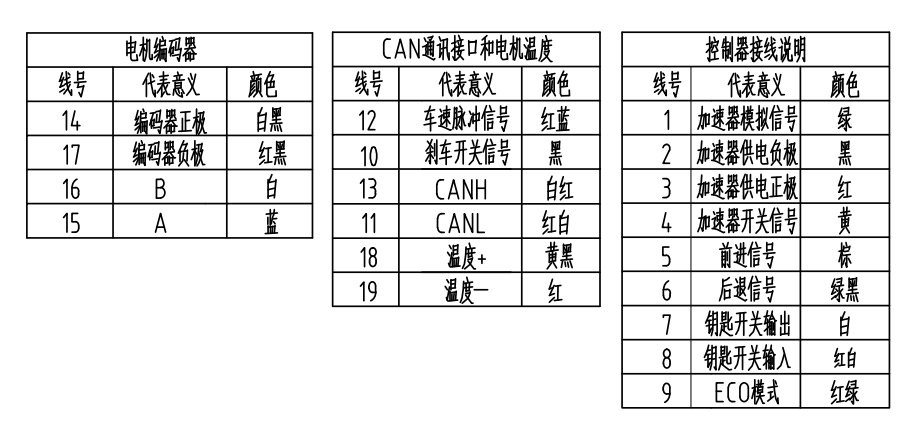

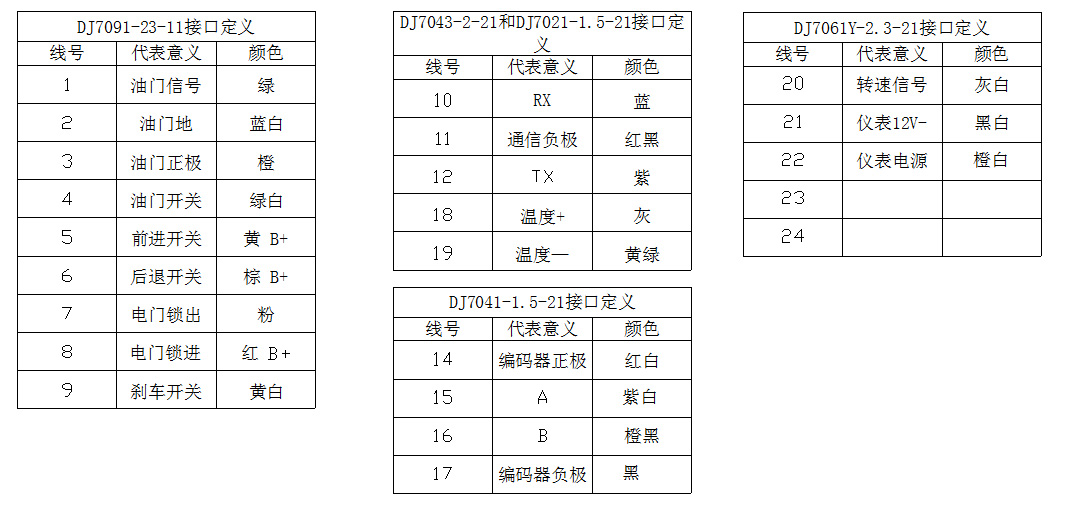

? 下圖為(電機控制器的接口定義)

?

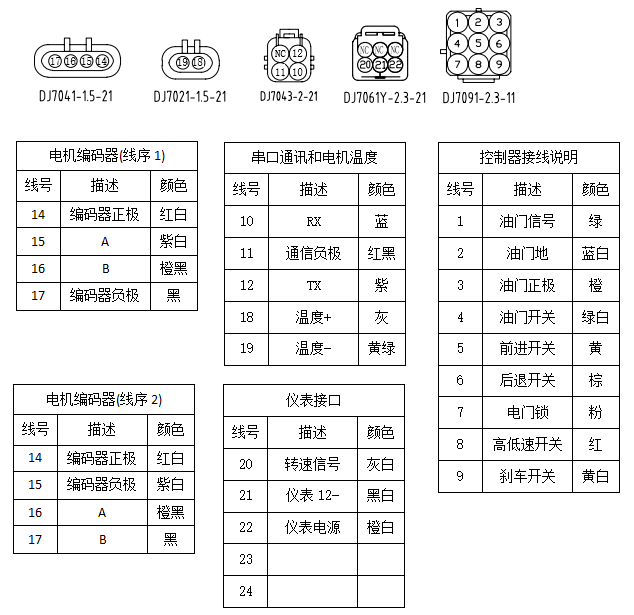

2.XY18(通用非CAN)

1510279599(1)

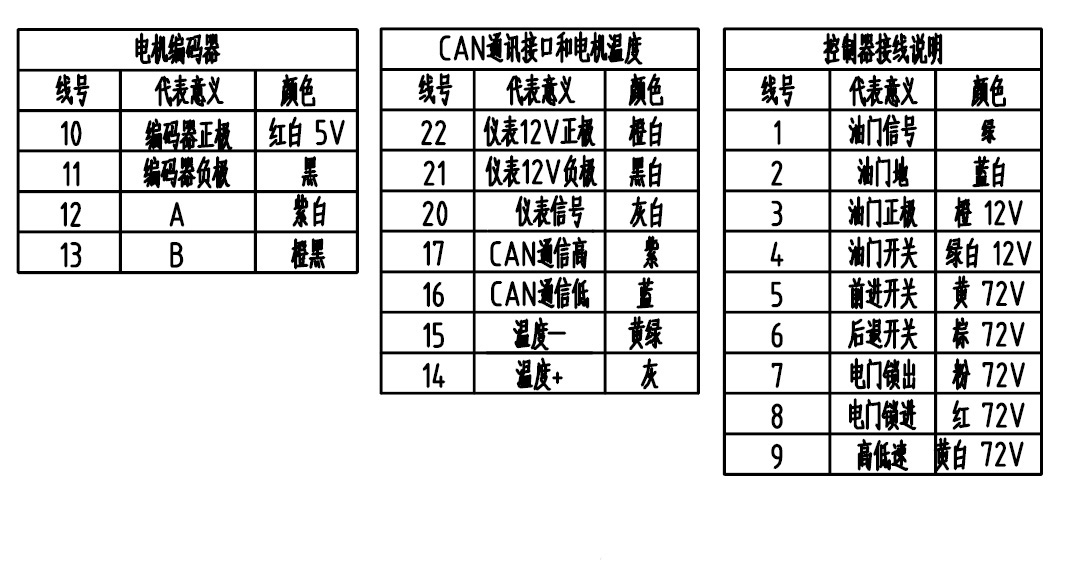

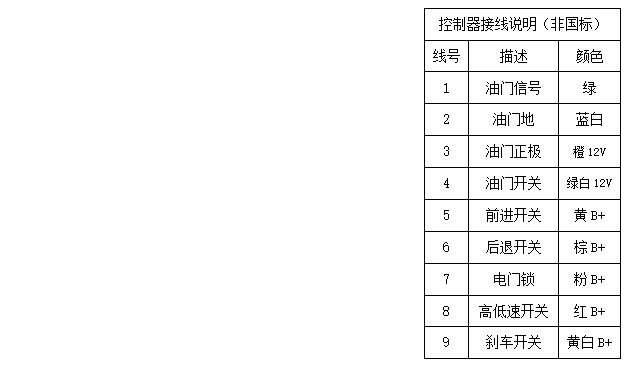

? ? ? ? ? ? ?下圖為(電機控制器的接口定義)

?

?

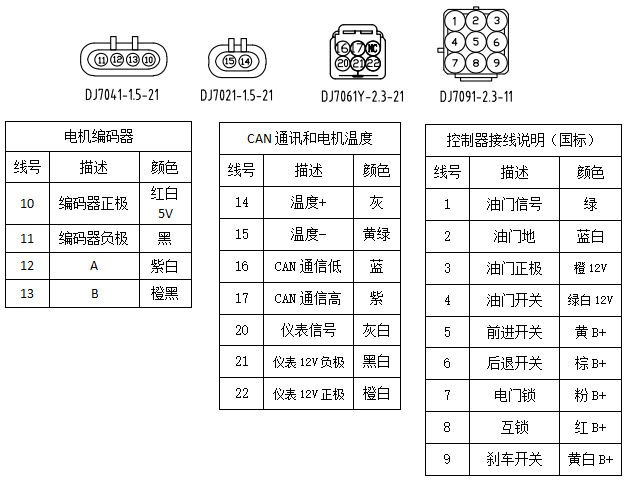

3.XY38(御捷專用線束)

? 上圖為(電機控制器進線方向)

? 下圖為(電機控制器的接口定義)

?

?

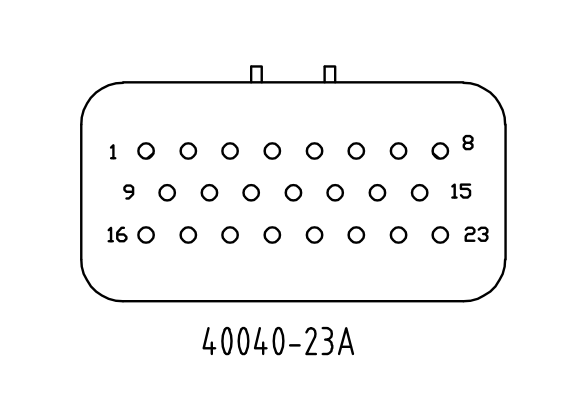

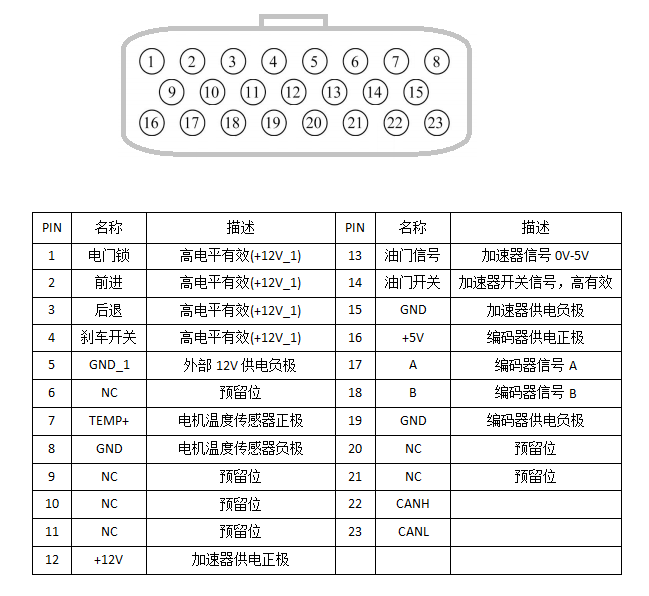

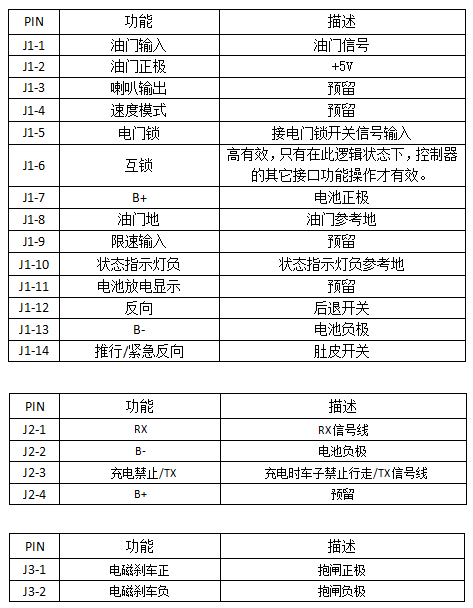

4.低速車23芯接口定義

?

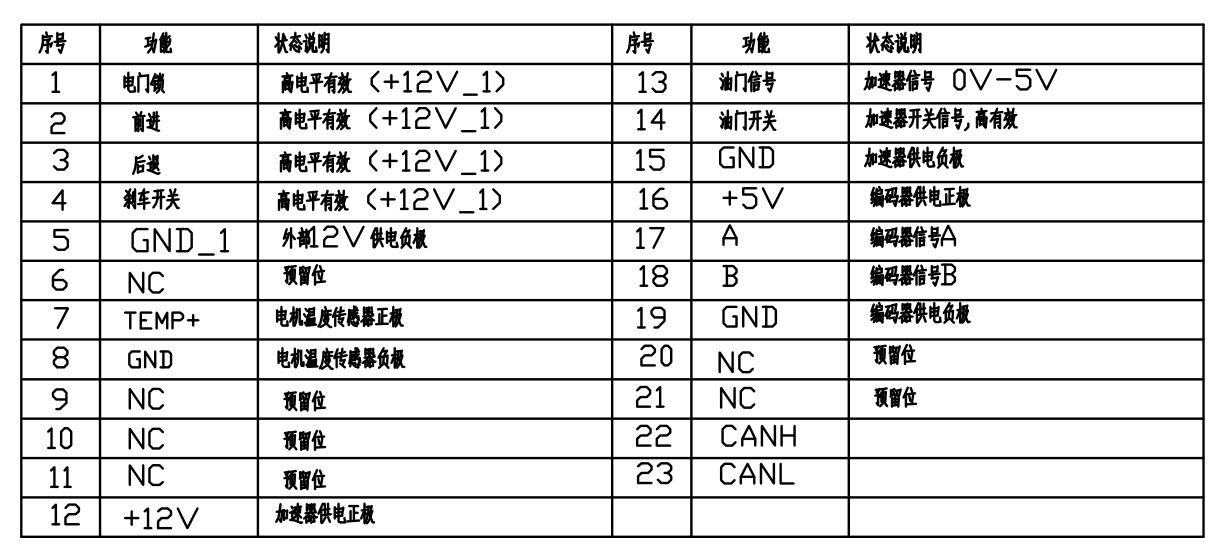

下圖為(電機控制器的接口定義)

?

?

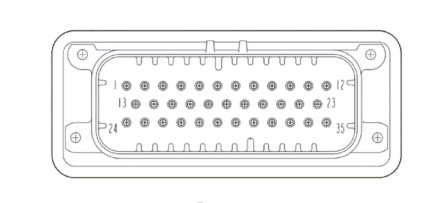

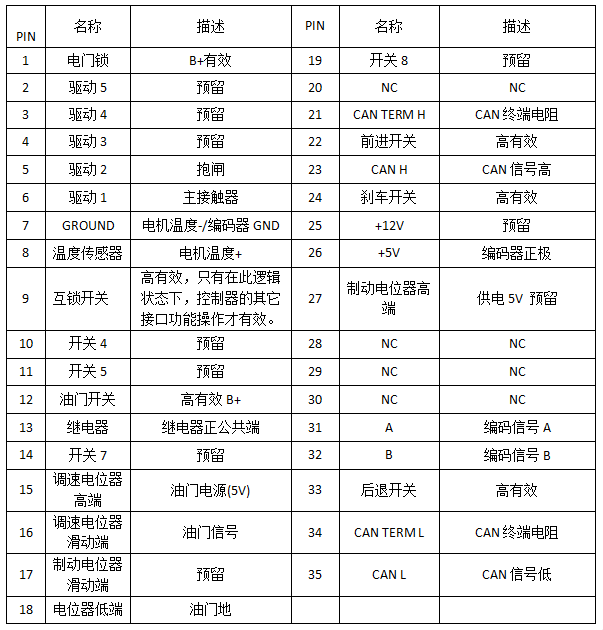

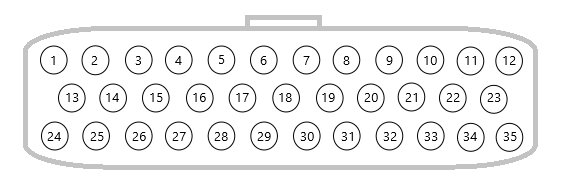

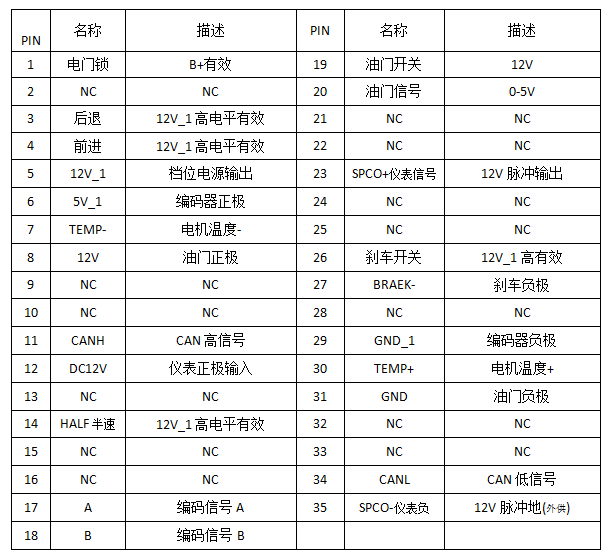

5.低速車35芯接口定義

?

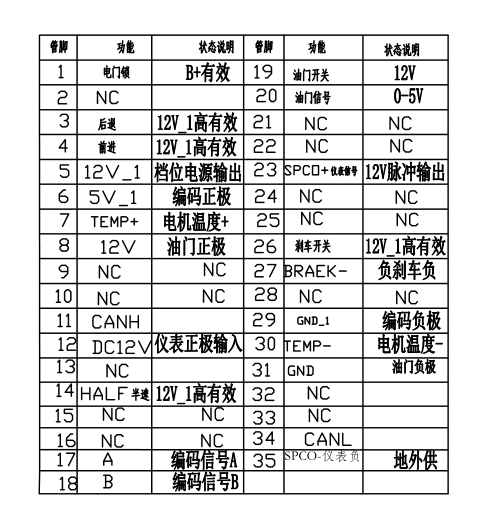

下圖為(電機控制器的接口定義)

?

?

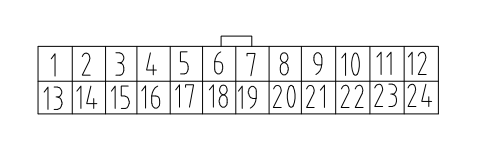

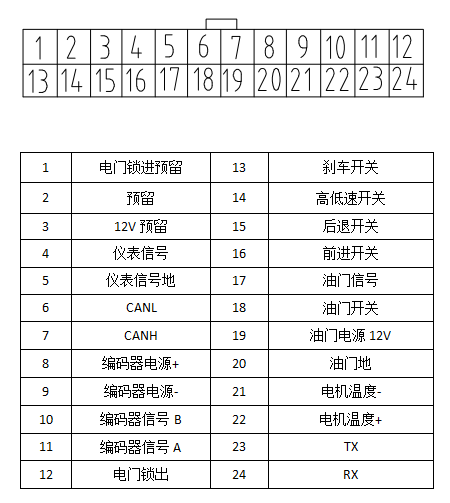

6.低速車24芯接口定義

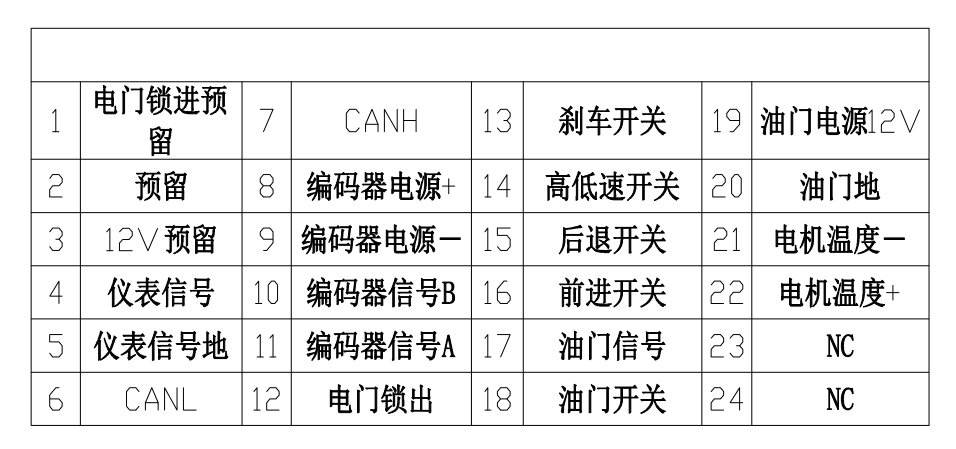

下圖為(電機控制器的接口定義)

?

?

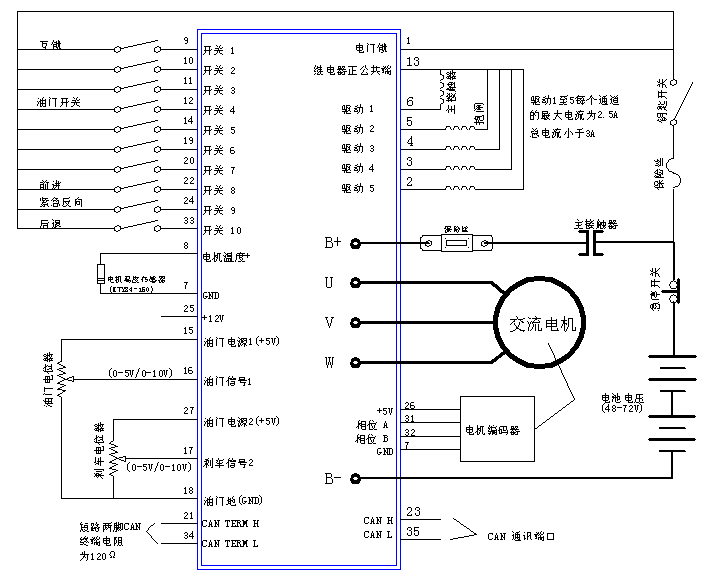

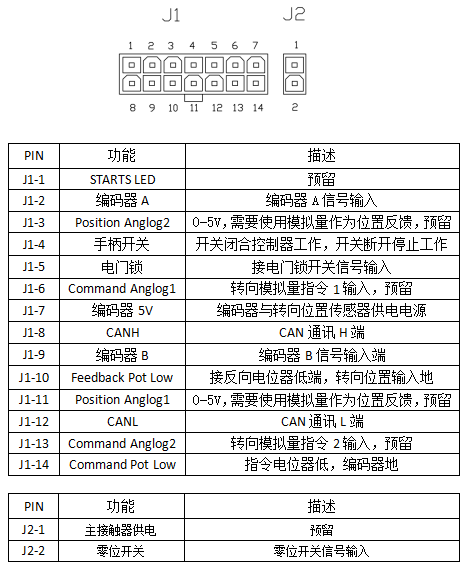

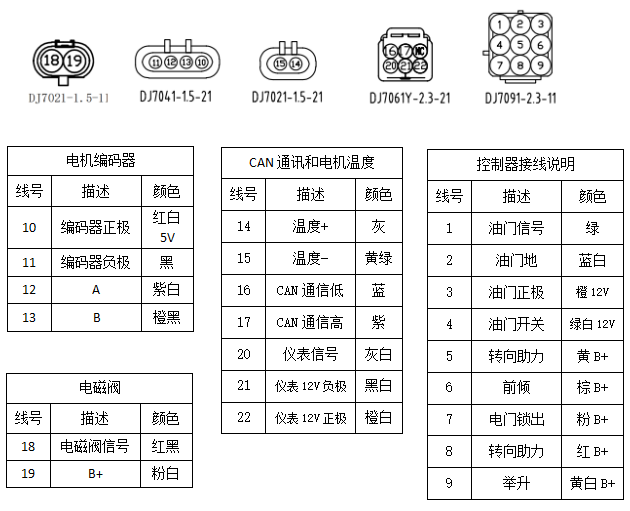

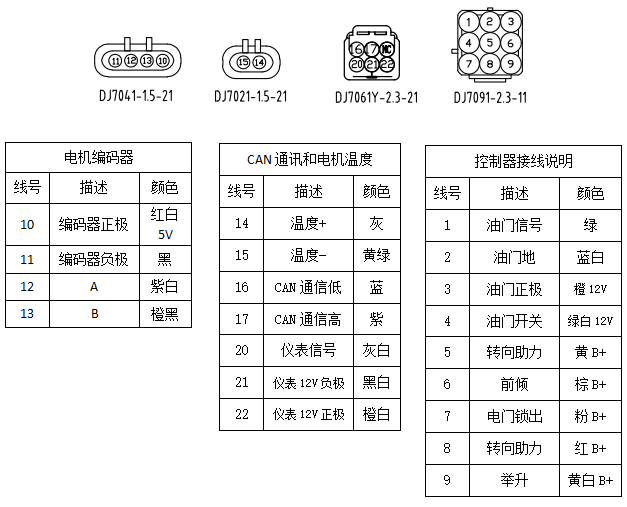

7.叉車控制器接口

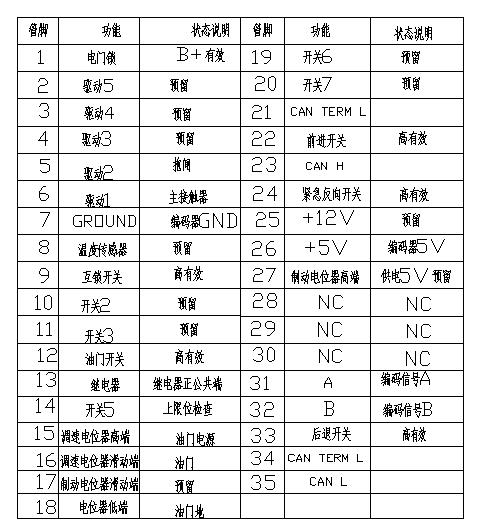

? 下圖為(電機控制器的接口定義)
